SW718H-P预硬型塑料模具钢
SW718H-P预硬型塑料模具钢
产品详情
制造工艺
电炉或转炉冶炼（EF或LD）→ 钢包精炼（LF） → 真空脱气（RH或VD） → 氩气保护铸锭 → 多向锻造 → 高温正火+扩氢退火热处理 → 超声波预探伤 → 预硬化热处理（淬火+回火） → 成品检测 → 合格标识入库
应用场合
· 镜面抛光或光蚀刻花要求的各种塑料模具；电子及办公塑料制品模具，如：电视机外壳、洗衣机缸体、复印机等。
· 汽车内饰件塑料模具，如：保险杠、仪表板、内饰门板、引擎盖等。
产品特性
· 优良的硬度均匀性
· 高纯净度
· 材料采用大锻造比生产，材料心部组织致密
· 极佳的抛光性能和蚀纹性能
· 预加硬，无须淬火直接用于模腔制造使模具加工周期缩短，成本降低
牌号对照表
|
SW718H-P |
德国DIN |
美国AISI |
瑞典ASSAB |
日本大同 |
|
1.2738 |
P20+Ni |
718、718H、718HH |
PX5 |
化学成分
|
SWV718H-P |
C |
Si |
Mn |
Cr |
Ni |
Mo |
|
0.36 |
0.30 |
1.30 |
1.80 |
1.00 |
0.30 |
供货规格及硬度
|
厚 |
宽 |
长 |
硬度范围 |
超声波探伤 |
|
≤1200mm |
≤1800mm |
1500mm~6000mm |
30~36HRC、36~42HRC |
SEP1921-1984 E/e级 |
物理性能
|
线膨胀系数 |
20~100℃ |
20~200℃ |
20~300℃ |
导热率 |
20℃ |
350℃ |
700℃ |
|
11.1 |
12.9 |
13.4 |
34.5 |
33.4 |
32.0 |
纯净度
|
A类(硫化物) |
B类(硫化物) |
C类(硅酸盐) |
D类(氧化物) |
||||
|
细≤2.0 |
粗≤1.5 |
细≤2.0 |
粗≤1.5 |
细≤1.0 |
粗≤0.5 |
细≤1.5 |
粗≤1.5 |

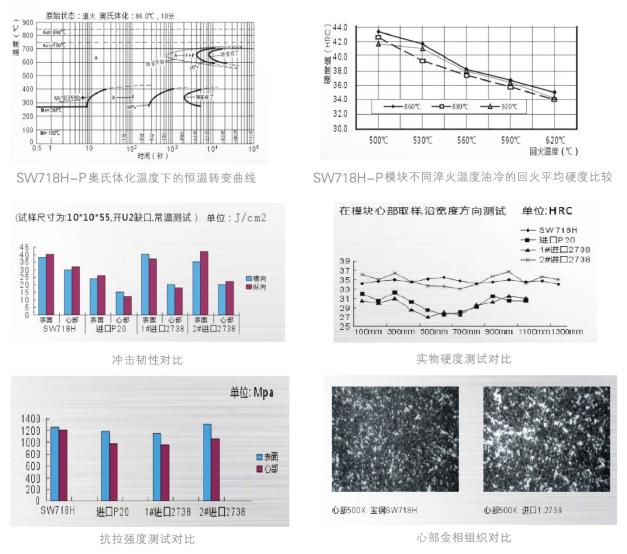

热处理
2025-10-13 08:54
넶浏览量：0
